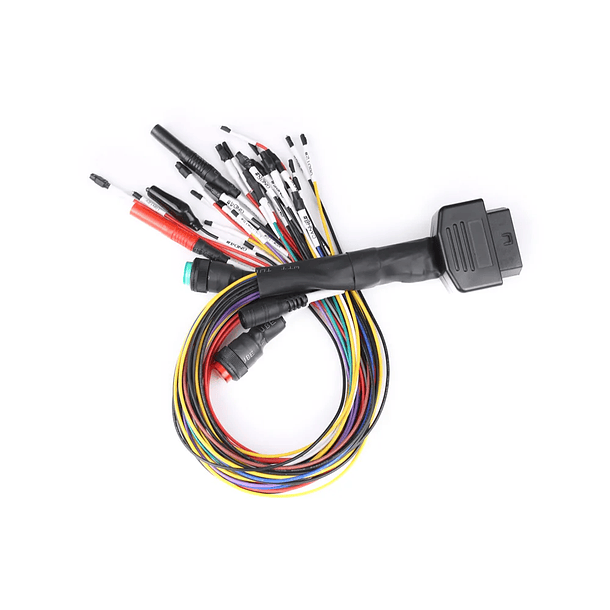

Cabo universal Breakout - OBD2

Cabo completo de bypass para ECU via OBD2, compatível com equipamentos como MPPS, FGTech Galletto, KESS, Flex, Autotuner.

Este cabo permite:

• Programação dedicada de centralinas via OBD2.
• Alimentação direta à ECU durante o processo.
• Ativação do modo boot via GND4 e GND5.

Funcionalidades Principais:

• Alimentação DC estável para a ECU.
• Conexão segura com proteção contra curto-circuito.
• GND4 e GND5 com botão de curto-circuito (necessário para algumas ECUs).
• Compatível com protocolo CAN, K-line, VPW, entre outros.
• Inclui conector para ignição analógica e terminais para alimentação direta (12 V e GND).

Botões e Ligações:

• ING: Ativa ignição (IGN 12 V).
• GND 4‑5: Ativa curto entre GND4 e GND5 para entrada em modo boot.
• Boot GND: Terra dedicado para processos em modo boot.
• DC 12 V: Alimentação principal (entrada).
• POWER 12+: Saída de alimentação positiva.
• POWER GND: Saída de alimentação negativa.

Nota Importante:
Pressione o botão GND4‑5 apenas quando necessário (algumas ECUs exigem curto para programar) — o switch está normalmente pressionado; liberte-o quando for preciso conectar GND4 e GND5 separadamente.
